1：1万地形图

来源：测绘局作者：时间：2010-10-15 阅读次数：61330

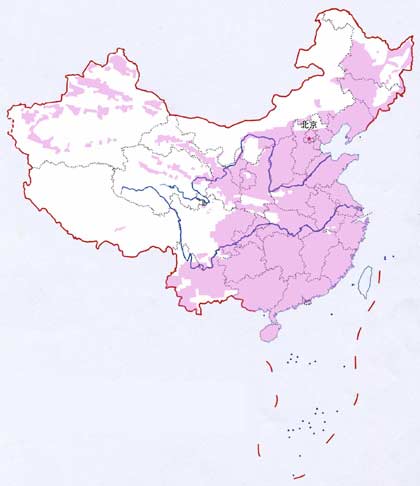

1：1万地形图覆盖范围示意图

　　1：1万地形图主要用于小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查，大比例尺的地质测量和普查，水电等工程的勘察、规划、设计，科学研究，国防建设的特殊需要，以及可作为编制更小比例尺地形图或专题地图的基础资料。（左图1：1万地形图覆盖范围示意图）

　　1：1万地形图采用高斯—克吕格投影，3°分带，航空摄影测量方法成图。分幅、编号：20世纪70年代前以1：2．5万地形图为基础，将每幅1：2．5万地形图划分成2行2列，共4幅1：1万地形图，用1、2、3、4表示，在1：2．5万地形图编号后加上表示1：1万地形图的代号，即为1：1万地形图的编号。如J—50—144—A—б—1。20世纪70—80年代以1：10万地形图为基础，将每幅1：10万地形图划分成8行8列，共64幅1：1万地形图，用（1）、（2）…（64）表示，在1：10万地形图编号后加上表示1：1万地形图的代号，即为1：1万地形图的编号。如J—50—144—（1）。20世纪90年代起以1：100万地形图为基础，将每幅1：100万地形图划分为96行96列，共9216幅1：1万地形图，在1：100万地形图编号后加上1：1万地形图的比例尺代字和行列号，即为1：1万地形图的编号。如：J50G093004。每幅1：1万地形图经差3′45″，纬差2′30″
